系統概述

數字高清音視頻混合矩陣系統是可以根據需求將任意信號源定向的切換輸出至任意目標終端的專業設備。會議室中一般輸入的設備很多：攝像頭了、DVD 、VCR、實物展臺、臺式電腦，很多的筆記本信號等等，而顯示終端很少：投影機，大屏幕顯示等。數字高清音視頻混合矩陣系統的作用就是，把提供信號源的設備的任意一路的信號送到任意一路的顯示終端上，可以做到音頻和視頻同步或者不同步，所心所欲，方便，節約成本。

系統特點

1.輸入/輸出都是插卡式結構；

2.輸入/輸出信號都支持HDMI、DVI、SDI、VGA、AV前端個性化 ；

3.輸入輸出：可支持32路輸入信號，32路輸出信號；

4.輸入輸出卡：每塊板卡4路，可按需求配置不同格式的輸入和輸出卡，支持多通道數字音頻信號的交叉切換，輸入信號卡與其他輸出分辨率不可調信號卡配合使用時，可自動調節每路輸入對應輸出分辨率，最高輸出分辨率為1920X1080；

5.具有紅外遙控、網口和RS-232通訊接口，可擴展中控功能和網絡控制；

6.提供多組預設保存選項、掉電和現場記憶功能，特有ESD靜電保護功能；

7.擴展主機帶有4.3/7寸觸摸屏，內置GUI人機交互界面控制， 人性化設計，支持電腦等控制設備多種系統、多款瀏覽器控制主機，操作更便捷；

8.內置輪循切換功能，能任意設定間隔時間和通道，支持快速切換操作，操作更加簡易快捷；

9.音頻信號類型有：立體聲，平衡或非平衡接法；

10.開放式的控制協議和協議標準，支持第三方和客戶自研發軟件控制。

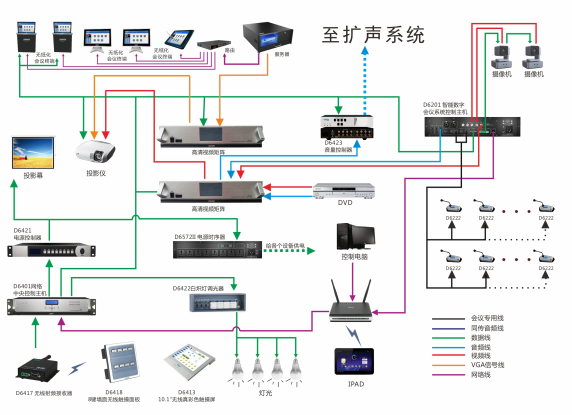

系統拓撲圖

系統功能

1.全無縫切換功能:

內置無縫切換卡，切換黑屏幕，無閃屏，無需特效 過渡。無縫輸出支持VGA/SDI/HDMI/DVI/AV信號格式，HDMI完美支持隔行和逐行掃描輸出。

2.插卡式箱體結構:

輸入卡支持AV、VGA、DVI、HDMI、SDI；輸出卡支持AV、VGA、DVI、HDMI、SDI，卡片式結構，極其容易擴展或更換。

3.視頻處理能力:

完全支持無縫切換；全彩色處理，無任何色彩丟失；支持幀率適配，內建圖像縮放引擎，輸入縮放到輸出的任意分辨率轉換。

4.音頻處理能力:

AV、VGA等輸入支持模擬音頻輸入混合；DVI、HDMI、SDI輸入支持模擬音頻、數字音頻選擇混合；混合后的信號經切換后，支持內嵌音頻輸出（DVI、HDMI、SDI）

5.支持各種輸入分辨率:

800*600、1024*768、1280*720、1280*768、1280*800、1280*1024、1360*768、1366*768、1440*900、1400*1050、1920*1080@60Hz、1920*1080@50Hz、1920*1080@30Hz、1920*1080@25Hz、1920*1200

6.支持切換狀態和記憶功能：

遠程網絡控制矩陣切換、RS232切換、面板切換功能；具有掉電記憶功能和現場記憶功能；帶有斷電現場保護功能；并可保存和調用10個切換場景。

7.支持協議:

支持3D、HDMI1.4(部分)、HDCP、DVI1.0協議。支持高色深，以及高達3.25Gbps速率；支持一路RJ45網絡口，一路RS-232通訊接口。

8.PC軟件遠程操作
